皮帶機跑偏原因

造成皮帶跑偏的原因是多種多樣的，有皮帶機本身的內在因素，也有外界環境因素。但綜合起來都是皮帶兩側的驅動力不平衡及托輥、滾筒對皮帶產生側向力等因素造成的。從受力分析的角度分為三種：第一種，皮帶兩側張力不平衡；第二種，滾筒、托輥產生與皮帶中心線偏斜的應力（即：側向力）；第三種，滾筒、托輥對皮帶兩側摩擦力不平衡。具體跑偏受力如下圖所示：

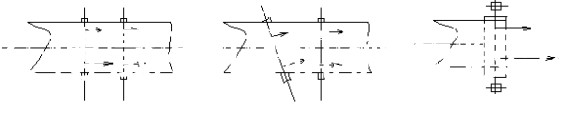

    圖1皮帶兩側張力不平衡    圖2托輥產生的皮帶側向力      圖3滾筒與皮帶兩側摩擦力不平衡

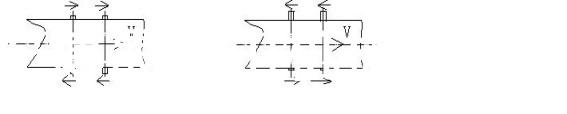

     圖4托輥與皮帶兩側摩擦力不平衡               圖5滾筒產生的皮帶側向力

1. 皮帶兩側張力不平衡的因素：

• 皮帶硫化接頭接偏或皮帶本身不直，在接頭或皮帶不直處跑偏最嚴重，且有規律。

• 皮帶老化造成皮帶內部的應力分布不均，引起皮帶兩側張力不平衡，也會造成皮帶不同程度的跑偏現象。

1. 滾筒、托輥對皮帶產生側向力的因素：

• 滾筒、托輥安裝位置不正，在改向滾筒、托輥安裝位置處跑偏最嚴重，且不論承載段還是回程段越往前越輕。但驅動滾筒偏斜引起的跑偏，會使跑偏越來越嚴重。

• 滾筒、托輥及皮帶不在一條中心線上，特別是尾部為重錘漲緊小車型式的，由于尾部改向滾筒是浮動的極容易產生跑偏現象，一旦跑偏會越來越重，糾偏也較困難。

1. 滾筒、托輥對皮帶兩側摩擦力不平衡：

• 滾筒、托輥及皮帶表面潮濕或有冰雪或粘附物料，造成皮帶與托輥、滾筒部分相對打滑，引起皮帶兩側摩擦力不平衡而產生跑偏。

• 物料不均勻或落料點不對中，造成皮帶對滾筒、托輥兩側的壓力不同，引起皮帶兩側摩擦力不平衡則會產生跑偏。這種跑偏是皮帶機實際使用過程中最常見的，也是較難糾偏的現象之一。

• 機架受重力影響造成皮帶整體或部分沉降程度不同，也會引起皮帶跑偏。

      綜合以上的分析，跑偏的主要原因是外界因素，其次才是皮帶機本身內在因素。另外，清掃器等輔助設施的故障因素，也能造成皮帶輕度跑偏現象。

  常用糾偏方法及特點

  皮帶發生跑偏后，糾偏的方法很多，常見的有：調整滾筒、托輥組位置；調整轉載點處落料位置；調整皮帶兩側張力（調整配重中心、機械張緊兩邊力矩）；安裝錐型、鼓型調心托輥組、防偏依輪、擋邊糾偏托輥、反V型糾偏托輥及普通型自動糾偏裝置等。一般皮帶運行過程中常用的調整方法有：

  1）調整托輥組位置：糾偏方法為皮帶偏向哪一側，那一側的托輥順著皮帶運行方向前移，或另一側后移。其特點為皮帶糾偏程度較小，且需頻繁動態調整。具體方法如下圖所示：

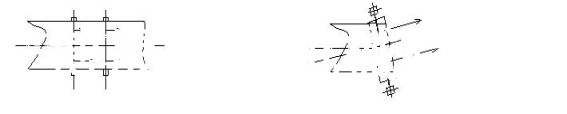

  圖6調整托輥組水平位置糾偏方法示意圖

  2）調整滾筒位置：除尾部滾筒外，其糾偏的方法與調整托輥組位置相似。而尾部滾筒的調整方法與其相反。其特點為糾偏程度較大，但需要停機進行多次調整。

  3）調整轉載點處落料位置：皮帶槽內的物料偏斜則會引起跑偏。調整方法為要盡量把物料調整到皮帶承載槽中間部位。其特點為物料時刻在動態變換，調整難度較大。
